车床改造深孔钻床使用导向套的优势

2016-09-06 10:24  点击:

随着QYZ系列 深孔钻 在车床改造上的广泛应用,使用便捷高效的方法便是合理的设计使用导向套。
随着QYZ系列深孔钻在车床改造上的广泛应用,使用便捷高效的方法便是合理的设计使用导向套。
车床改造深孔钻床导向套使用方法:在装卡工件位置和装卡钻头的之间做装夹导向套支架,用此支持和导向钻头的方向。
刀具旋转:
1、和工件旋转相比较,刀具旋转有更高的适应性。无论是同心孔还是偏心孔,无论孔径大小,都可以在普通车床上得到较好的解决。
2、根据实际情况设计工装,将工件固定在机床中托板上。并可以设计导向套安装在工件前端面,引导深孔钻进入。此种方法不需在深孔加工前加工引导孔。大大提高了加工效率。改造深孔钻镗床刀具的安装可根据工件的实际情况选择方式:机床转速和最小进给量都能满足加工要求时,旋转夹具锥柄直接安装在机床主轴锥孔内,刀具安装在旋转夹具,机床主轴通过旋转夹具带动刀具作旋转运动,进给运动由大托板提供。

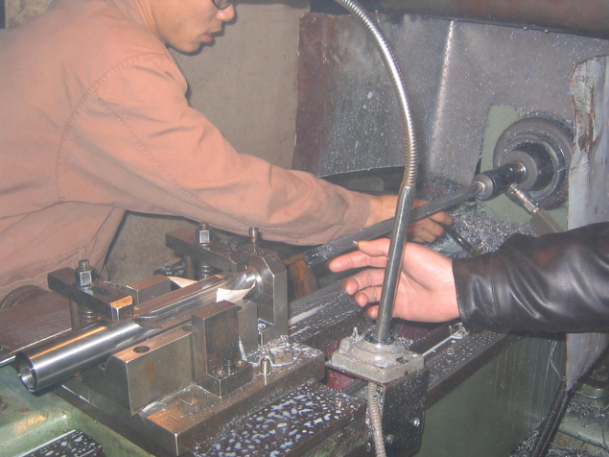

附:实际运用示例图


如果机床主轴转速和最小走刀速度都不能满足加工要求,可以考虑加装主轴增速器来调整,主轴增速器增速比为3.81,加工小孔时,机床主轴经增速后,几乎可以满足所有孔径的加工。同时,机床的最小走刀速度也降低了3.81倍,加工范围更广。主轴增速器安装非常简单,增速器的锥柄安装在机床主轴锥孔内,旋转夹具锥柄安装在增速器输出轴内,刀具同样装在旋转夹具内。
